西门子/SIEMENS 6SE6420-2AD27-5CA1变频器

设计

• MICROMASTER 420 具有模块化的设计。操作面板和通讯模块可以不使用任何工具，非常方便地用手进行更换

主要特征

• 调试简单

• 模块化的结构，因而组态具有最大的灵活性

• 具有三个完全可编程的隔离的数字输入

• 一个可标定的模拟输入 (0V至 10V) ；它也可以作为第 4个数字输入来使用

• 一个可编程的模拟输出(0mA 至 20mA)

• 一个完全可编程的继电器输出 (30V，直流/5A，电阻负载或 250V，交流/2A，感性负载)

• 采用较高的开关频率时，电动机运行的噪声很小 (在脉冲的开关频率较高的情况下，额定输出电流要降格使用)

• 完善的变频器和电动机保护功能

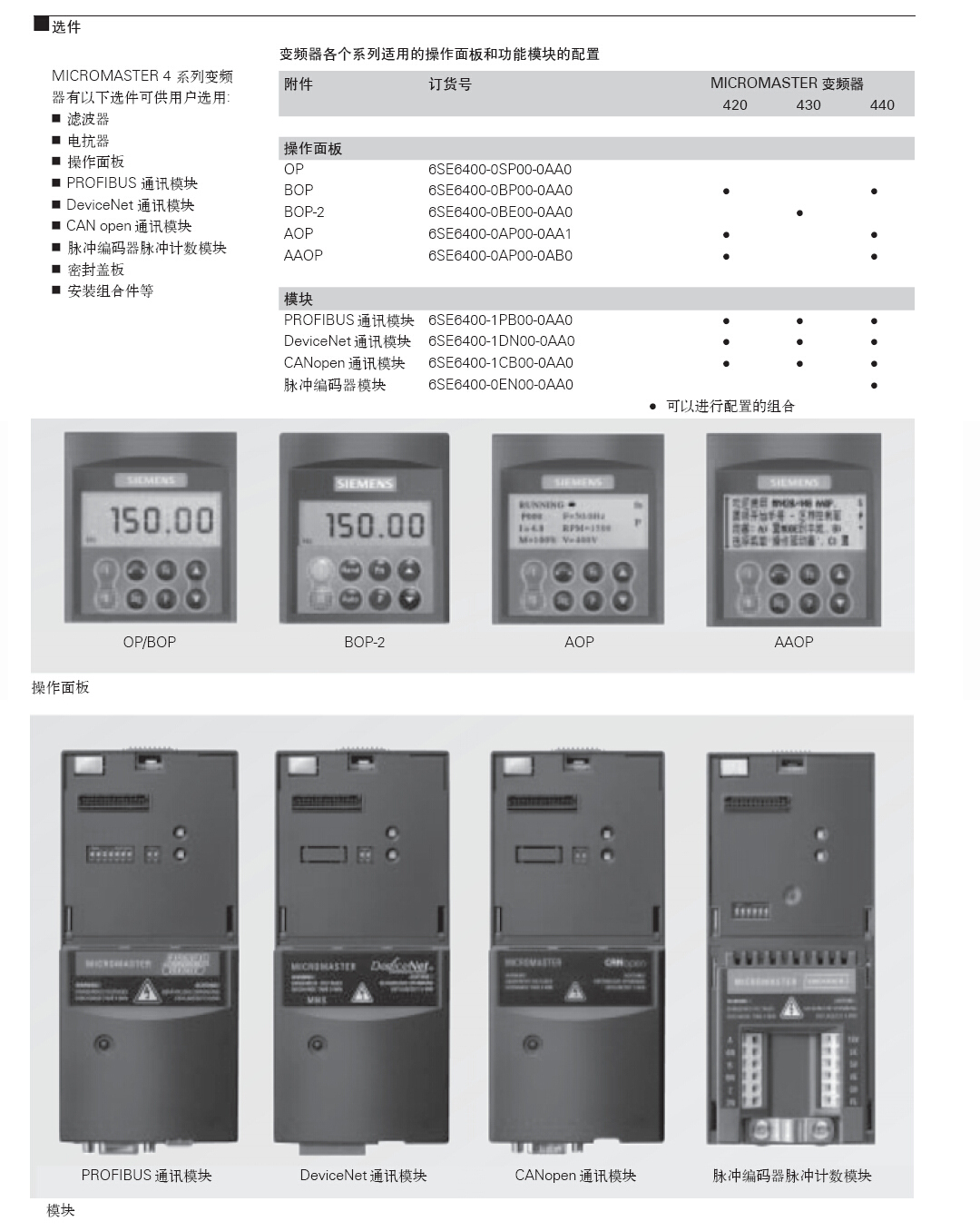

可选项

• A 级/B 级EMC 滤波器

• LC 滤波器

• 进线电抗器

• 输出电抗器

• 密封盖

• 对变频器进行参数化的BOP 基本操作板

• 具有多种文本显示功能的高级操作板 AOP

• 适合亚洲地区使用的高级操作板A A O P，带有汉语和英语解释的文本显示。

• 通讯模块：PROFIBUS、DeviceNet、CANopen

• PC 连接组合件

• 控制柜门上安装操作板的组合件

• PC 调试工具，在 windows95/98 和 NT/2000 /XP Professional下运行

• 与Drive ES 的TIA 集成

国际标准

• MICROMASTER 420 变频器符合EU低电压规范的要求；变频器带有滤波器时，也符合 EU EMC 规范的要求。

• MICROMASTER 420 变频器带有标志

• 以及和编目认可

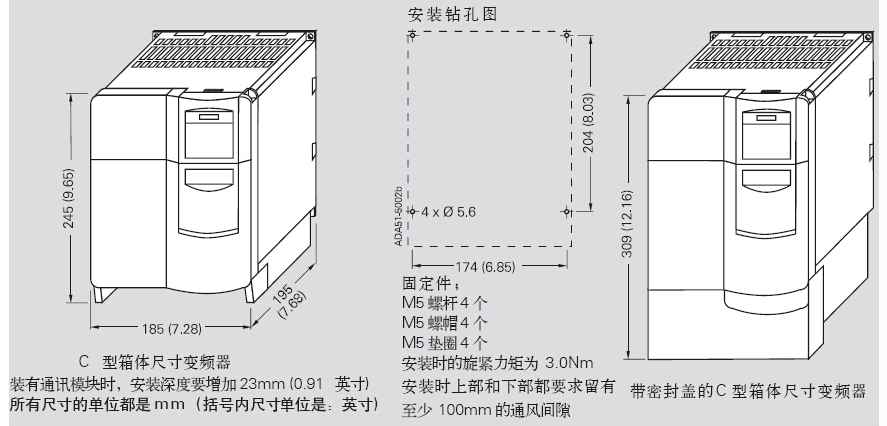

机械结构的特点

• 模块化设计

• 工作温度-10℃～+50℃

• 紧凑型结构，单位空间内的变频器 kw 数高。

• 电缆连接方便，电源和电动机接线相互隔离，达到最佳的电磁兼容性效果。

• 操作板可以与变频器分离安装

• 控制端子的连接不用螺丝

控制性能的特点

• 最新的 IGBT 技术

• 数字的微处理器控制

• 磁通电流控制 (FCC)，可以改善动态响应特性，优化电动机的控制

• 线性 v/f 控制

• 平方 v/f 控制

• 多点 v/f 特性(可编程的 v/f 特性)

• 捕捉再起动

• 滑差补偿

• 在电源消失或故障以后自动再起动功能

• 用于简单过程控制的内置 PI 控制器

• 可编程的加速度/ 减速度

• 斜坡函数，0 秒至 650 秒

• 斜坡起始段和结束段的平滑功能

• 快速电流限制 ( F C L ) 功能， 避免运行中不应有的跳闸

• 快速的，可重复的数字输入响应时间

• 采用高分辨率的 10 位二进制模拟输入，实现速度的精调

• 复合制动， 实现快速而可控的制动

• 具有 4 个跳转频率

• 可拆卸的“Y ”形接线电容器，可用于 IT (中性点不接地) 供电电源 ( 供电电源中性点不接地时，“ y ”形接线电容器必须被拆除，并安装输出电抗器)

保护的特点

• 过载能力为 150% 额定负载电流，持续时间 6 0秒，间隔周期 5 分钟

• 过电压/ 欠电压保护

• 变频器过温保护

• 电机过温保护的PTC，可以通过数字量输入直接接入，由功能块实现。（也可以通过辅助控制电路实现）

• 接地故障保护

• 短路保护

• 电动机过热保护

• 电动机堵转保护

• 防止失速

• 参数连锁

6SE6420-2AD27-5CA1

380～480

三相

7.5

19

22

无内置

不含

内置

IP20
