电源模块是向安装在基板上的可编程控制器的各模块提供DC5V的电源
项目 | 功能规格 | ||||
Q61P | Q62P | ||||
基板安装位置 | 电源模块安装插槽 | ||||
适用的基板 | Q3□B、Q3□DB、Q6□B | ||||
输入电源 | AC100〜240V (AC85〜264V) | ||||
输入频率 | 50/60HZ±5% | ||||
输入电压失真率 | 5%以内 | ||||
输入最大视在功率 | 120VA | 105VA | |||
最大输入功率 | — | ||||
冲击电流 | 20A 8ms以内 | ||||
额定输出电流 | DC5V | 6A | 3A | ||
DC24V | — | 0.6A | |||
外部输出电压 | — | ||||
过电流保护 | DC5V | 6.6A以上 | 3.3A以上 | ||
DC24V | — | 0.66A以上 | |||
过电压保护 | DC5V | 5.5〜6.5V | |||
DC24V | — | ||||
效率 | 70%以上 | 65%以上 | |||
允许瞬停时间 | 20ms以内 | ||||
耐电压 | 总输入•LG-总输山•FG之间AC2830Vrms/3循环(标高2000m) | ||||
绝缘电阻 | 总输入•LG-总输出•FG之间、总输入-LG之间、总输出-FG之间,通过DC500V绝缘电阻计测量为10MΩ以上 | ||||
抗噪声强度 | •使用噪声电压1500Vp-p、噪声宽度1μs、噪声频率为25〜60Hz的噪声模拟器 •噪声电压IEC61000-4-4、2kV | ||||
运行显示 | LED显示(正常时:亮绿灯异常时:熄灯) | ||||
保险丝 | 内罝(用户不能更换) | ||||
触点输出部 | 用途 | ERR.触点 | |||
额定开关电压、电流 | DC24V,0.5A | ||||
最小开关负载 | DC5V,1mA | ||||
响应时间 | OFF—ON:10ms以下ON—OFF:12ms以下 | ||||
寿命 | 机械:2000万次以上;电气:额定开关电压、电流10万次以上 | ||||
浪涌抑制器 | 无 | ||||
保险丝 | 无 | ||||
端子螺栓尺寸 | M3.5螺栓 | ||||
适合电线尺寸 | 0.75〜2平方毫米 | ||||
适用压装端子 | RAV1.25-3.5,RAV2-3.5 | ||||
适用扭矩 | 0.66〜0.89N•m | ||||
外形尺寸 | H | 98mm | |||
W | 55.2mm | ||||
D | 90mm | ||||
重量 | 0.40kg | 0.39kg |
电源模块 | Q61P | 输入电压:AC100~240V 输出电压:DC5V 输出电流:6A |
Q62P | 输入电压:AC100~240V 输出电压:DC5/24V 输出电流:3A/0.6A | |
Q63P | 输入电压:DC24V 输出电压:DC5V 输出电流:6A | |
Q64PN | 输入电压:AC100~240V 输出电压:DC5V 输出电流:8.5A |

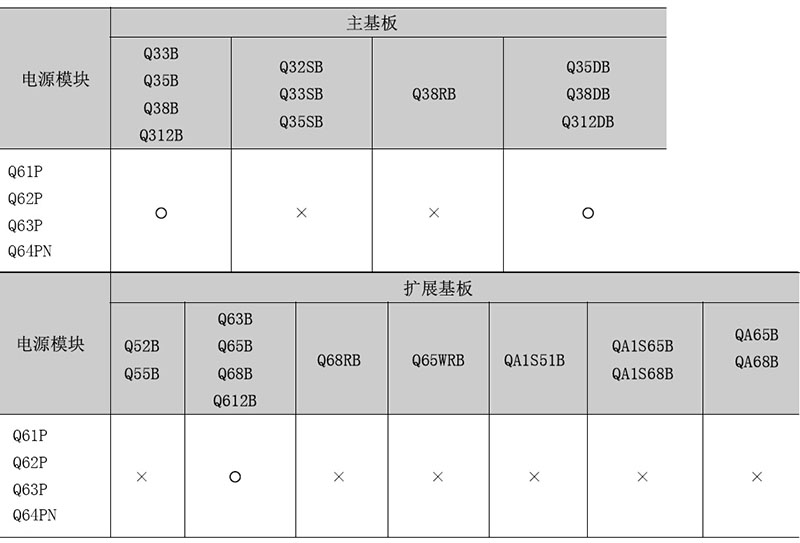

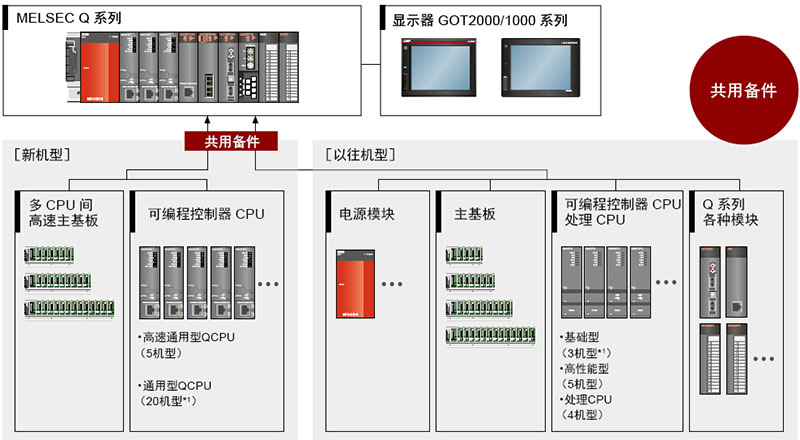

与其匹配的主基板、扩展基板
NO. | 名称 | 用途 |
1 | “POWER”LED*2 | 亮灯( 绿色): 正常(DC5V 输出,20ms 以内的瞬停) 熄灯: ·AC 电源为ON,但是,电源模块发生故障。(DC5V 异常、过负载、内部电路故障、保险丝熔断时) ·未输入AC 电源 ·停电( 包括20ms 以上的瞬停) |
2 | “POWER”LED | 亮灯( 绿色): 正常(DC5V 输出,10ms 以内的瞬停) 熄灯: ·DC 电源为ON,但是,电源模块发生故障。(DC5V 异常、过负载、内部电路故障、保险丝熔断时) ·未输入DC 电源 ·停电( 包括10ms 以上的瞬停) |
3 | “LIFE”LED | 亮灯( 绿色): 开始使用时 亮灯( 橙色): 模块剩余寿命约50% 闪烁( 橙色): ·5 秒钟亮灯→ 1 秒钟熄灯模块剩余使用寿命约1 年 ·0.5 秒钟间隔模块剩余使用寿命约半年 熄灯: ·到达模块的使用寿命 ·超出环境温度范围( 模块环境温度为规格值以上,且寿命检测功能停止时) 亮灯( 红色):超出环境温度范围( 模块环境温度为规格值以上时) 闪烁( 红色):功能异常时(1 秒钟间隔) |
4 | ERR. 端子 | ·当整个系统正常运行时为ON。 ·当未输入电源时、发生CPU 模块停止型出错( 包括复位) 时、保险丝熔断时,端子变为OFF(开路)。 ·在一个多CPU 系统配置中,当在任何一个CPU 模块中发生停止型出错时,变为OFF。当安装在扩展基板上时为常时OFF。 |
5 | LIFE OUT 端子 | ·检测出寿命( 剩余寿命1 年以内) 时变为OFF( 开路)。 ·检测出寿命诊断异常( 包括检测处理异常) 时变为闪变OFF( 开路)。*1 ·检测出超出环境温度范围时变为闪变OFF( 开路)。 ·检测出模块内部看门狗定时器异常时变为OFF( 开路)。当安装在扩展基板上时也可能发生上述4 种动作。 |
6 | FG 端子 | 连接在印刷电路板上屏蔽部分的接地端子。 |
7 | LG 端子 | 电源滤波器的接地。AC 输入时,具有输入电压的1/2 电位。 |
8 | +24V、24G 端子 | 对输出模块内部需要DC24V 电源的模块提供电源( 通过外部配线提供给模块)。 |
9 | 端子螺栓 | M3.5 × 7 螺栓 |
10 | 端子盖板 | 端子排的保护盖 |
11 | 模块固定螺栓孔 | 用于将模块固定到基板上的螺栓孔。 M3 × 12 螺栓( 用户自备)( 紧固扭矩范围: 0.36 ~ 0.48N·m) |
12 | 模块安装杆 | 在将模块安装到基板上时使用。 |
13 | 电源输入端子 | 是用于Q61P-A1 的电源输入端子,连接AC100V 的交流电源。 |
14 | 电源输入端子 | 是用于Q61P-A2 的电源输入端子,连接AC200V 的交流电源。 |
15 | 电源输入端子 | 是用于Q61P、Q61P-D、Q61SP、Q62P、Q64PN 的电源输入端子,连接AC100V 到AC200V 的交流电源。 |
16 | 电源输入端子 | 是用于Q63P 的电源输入端子,连接DC24V 的直流电源。 |
17 | 电源输入端子 | 是用于Q64P 的电源输入端子,连接AC100V/AC200V 的交流电源。 |
*1 所谓闪变OFF 就是以1 秒钟的间隔重复3 次OFF、ON 后,进入OFF( 开路) 状态。
*2 在含扩展基板的系统中使用Q61P-D 时,扩展基板上的Q61P-D 的POWER LED 会在电源OFF 时变为暗红色亮灯,但无异常。
